Hızla gelişen modern elektronik ortamında, minyatürleştirme ve yüksek hızlı performansa yönelik baskı, Baskılı Devre Kartlarının (PCB'ler) tasarımını her zamankinden daha zorlu hale getirdi. Bileşenler küçüldükçe ve frekanslar yükseldikçe, geleneksel tek katmanlı veya çift katmanlı kartlar genellikle sinyal bütünlüğü ve güç dağıtım gereksinimlerini karşılamakta yetersiz kalıyor. Burası 4 katmanlı PCB Karmaşıklık, maliyet etkinliği ve elektriksel performans arasında gelişmiş bir denge sağlayarak endüstri standardı haline gelir.

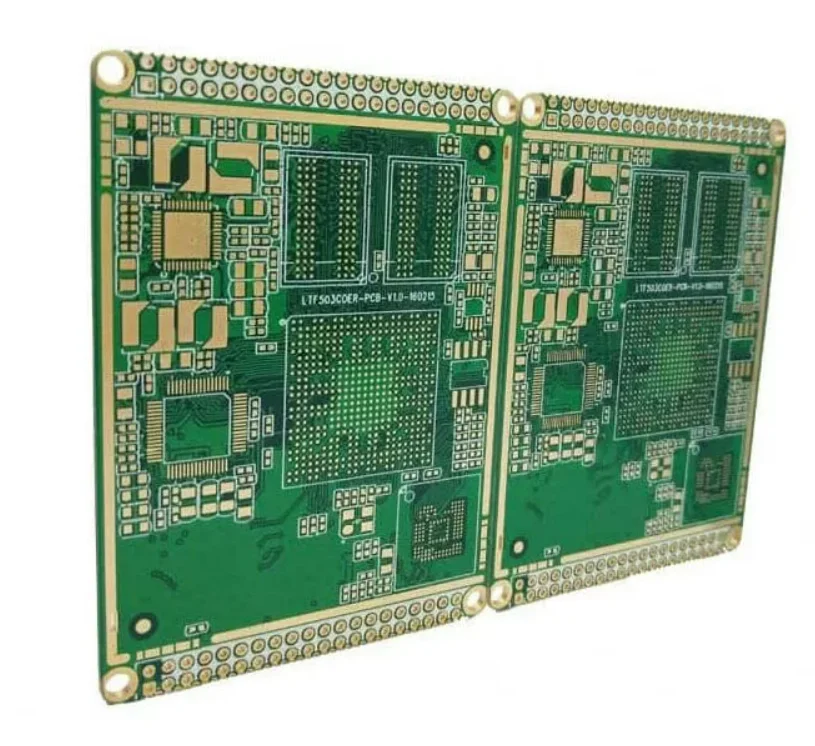

4 Katmanlı PCB nedir?
4 katmanlı bir PCB, dört farklı iletken bakır katmandan oluşan çok katmanlı bir devre kartıdır. Daha basit levhaların aksine, bu katmanlar, uyumlu, yüksek performanslı bir ünite oluşturmak için yalıtkan dielektrik malzemelerle (prepreg ve çekirdek) birlikte stratejik olarak lamine edilmiştir.
2 katmanlı bir kartta yalnızca üst ve alt bakır bulunurken, 4 katmanlı bir kartta iki bakır bulunur iç katmanlar . Tipik bir konfigürasyonda, bu iç katmanlar Güç ve Toprak düzlemlerine ayrılmıştır. Bu yapısal değişim, performansta önemli bir sıçrama sağlayarak:
Daha Yüksek Yönlendirme Yoğunluğu: Sıkışıklık yaratmadan sinyTümeri taşımak için daha fazla "gayrimenkul".
Üstün EMI Koruması: İç düzlemler elektromanyetik girişime karşı bir bariyer görevi görür.
Sağlam Güç Dağıtım Ağları (PDN): Modern mikroişlemciler için kritik olan güç dağıtımı için daha düşük empedans.
4 Katmanlı PCB Yığını Açıklaması
"Yığınlama", levhayı oluşturan bakır ve yalıtım katmanlarının düzenini ifade eder. İyi tasarlanmış bir yığın, kararlı bir devrenin temelidir. Standart 4 katmanlı PCB yığını tipik olarak aşağıdaki gibi düzenlenir:
Üst Katman (Katman 1): Sinyal katmanı (Bakır Folyo).
Dielektrik (Prepreg): Katmanları birbirine bağlayan yalıtım malzemesi.
İç Katman 2: Genellikle bir Zemin Düzlemi (Bakır Çekirdek).
İç Katman 3: Genellikle bir Güç Düzlemi (Bakır Çekirdek).
Dielektrik (Prepreg): Yalıtım malzemesi.
Alt Katman (Katman 4): Sinyal katmanı (Bakır Folyo).
Laminasyon Süreci
Tüm yığın tek bir laminasyon pres döngüsünde sıkıştırılır. İç katmanlar (2 ve 3) ilk önce merkezi bir sert çekirdek üzerine kazınır. Daha sonra dış bakır folyolar, yüksek ısı ve basınç altında önceden emprenye edilmiş tabakalar kullanılarak bu çekirdeğe bağlanır.
Standart Olmayan Yığınlar
Sinyal-toprak-güç-sinyal konfigürasyonu standart olsa da istisnalar da mevcuttur:
Sıralı Laminasyon: Tasarım gerektirdiğinde kullanılır kör veya gömülü yollar birden fazla basma döngüsü gerektirir.
Ters Çevrilmiş Yığınlar: Bazı yüksek hızlı tasarımlar, belirli koruma ihtiyaçları için sinyTümeri iç katmanlara ve dışarıdaki düzlemlere yerleştirebilir.
Geri Delme: Ultra yüksek hızlı tasarımlarda (örneğin, 25Gbps+), üreticiler sinyal yansımalarını önlemek için bakır yolların "köklerini" delebilirler.
4 Katmanlı PCB'ler Nasıl Üretilir?
4 katmanlı bir levhanın üretilmesi, kontrollü ortamlar ve gelişmiş makineler gerektiren yüksek hassasiyetli bir süreçtir. İş akışı genellikle bu aşamaları takip eder:
1. Dahili Katman İşleme
Tahta bir "sandviç" haline gelmeden önce, iç çekirdek (Katman 2 ve 3) görüntülenir ve kazınır. Bu, güç ve toprak dağıtımlarını oluşturur. Bu katmanlar gömüleceği için mutlaka kontrol edilmelidir. AOI (Otomatik Optik İnceleme) bu aşamada; lamine edildikten sonra düzeltilemezler.
2. Yerleştirme ve Laminasyon
Kazınmış çekirdek, önceden emprenye edilmiş ve dış bakır folyolar istiflenir. Bu "sandviç" bir laminasyon presine yerleştirilir. Yoğun ısı ve vakum altında, önceden emprenye edilmiş reçine erir ve akar, katmanları tek bir katı panel halinde birleştirir.
3. Delme ve MetTümeştirme
Oluşturmak için panel boyunca delikler açılır yollar elektrik sinyTümerinin katmanlar arasında dolaşmasına izin verir. Bu delikler daha sonra farklı bakır seviyeleri arasında iletkenliği sağlamak için kimyasal olarak bakırla kaplanır (metalizasyon).
4. Dış Katman Görüntüleme
Görünür sinyal izlerini oluşturmak için üst ve alt bakır folyolar artık kazınmıştır. Bunu bir uygulama takip eder Lehim Maskesi (bakırı korumak için) ve Serigrafi bileşen etiketlemesi için.
5. Yüzey İşlemi
Açıkta kalan bakırın oksitlenmesini önlemek için yüzey kaplaması uygulanır. Ortak seçenekler şunları içerir::
HASL (Sıcak Hava Lehim Tesviyesi): Delik içi bileşenler için uygun maliyetli ve güvenilir.
ENIG (Elektriksiz Nikel Daldırma Altın): İnce hatveli Yüzeye Montaj Teknolojisi (SMT) bileşenleri ve üstün raf ömrü için ideal olan düz bir yüzey sağlar.
4 Katmanlı PCB'ler için Tasarım Hususları
4 katmanlı bir kart tasarlamak yalnızca daha fazla kablo eklemekle ilgili değildir; elektrik fiziğinin yönetilmesiyle ilgilidir. Mühendisler birkaç temel parametreye odaklanmalıdır:
1. Dönüş Yolları ve Döngü Alanları
Her sinyalin kaynağına bir dönüş yoluna ihtiyacı vardır. 4 katmanlı bir panoda, üst katmandaki yüksek hızlı sinyTümer, bitişik yer düzlemindeki dönüş yolunu "arar". Tasarımcılar yer düzleminin sürekli olmasını sağlamalıdır. Eğer bir sinyal düzlemdeki bir bölünmeyi geçerse, büyük bir döngü alanı Elektromanyetik girişim (EMI) için anten görevi gören.
2. Bileşen Yerleştirme ve Ayırma
Dekuplaj kapasitörleri, Entegre Devreler (IC'ler) için enerji depolarıdır. 4 katmanlı tasarımlarda bunlar, endüktansı en aza indirmek için doğrudan dahili güç ve toprak düzlemlerine düşecek şekilde güç pinlerine mümkün olduğunca yakın yerleştirilmelidir.
3. Kontrollü Empedans
USB 3.0, HDMI veya PCIe gibi yüksek hızlı arayüzler için iz genişliği ve referans düzlemine olan mesafe (dielektrik kalınlık) hassas bir şekilde hesaplanmalıdır. Bu, sinyalin tutarlı bir empedans görmesini sağlayarak yansımaların neden olduğu veri bozulmasını önler.
4. Strateji Yoluyla
Via'lar önemlidir ancak istenmeyen kapasitans ve endüktans oluşturabilirler. 4 katmanlı tasarımlarda, üst katmandan alt katmana geçişler yoluyla herhangi bir sinyalin yakınına bir "bağlama yolu" (topraklama yolu) yerleştirmek en iyi uygulamadır. Bu, sıkı ve tutarlı bir dönüş yolunu korur.
4 Katmanlı PCB ve 2 Katmanlı PCB: Karşılaştırma
2 katmandan 4 katmana geçiş, kart kapasitesinde önemli bir yükseltmedir. Aşağıdaki tablo kritik farklılıkları vurgulamaktadır:
Özellik | 2 Katmanlı PCB | 4 Katmanlı PCB |
Katman Sayısı | 2 Bakır Katman | 4 Bakır Katman |
Yönlendirme Alanı | Sınırlı; izler genellikle yer kapmak için yarışır. | Yüksek; iç düzlemler uzayda yer açar. |
Sinyal Bütünlüğü | Ilıman; karışmaya eğilimli. | Harika; düzlemler kararlı referans sağlar. |
EMI Kontrolü | Zor; karmaşık koruma gerektirir. | Geliştirilmiş; iç katmanlar radyasyonu korur. |
Maliyet | En düşük | Daha yüksek (karmaşık laminasyon nedeniyle). |
Karmaşıklık | Basit elektronikler (Oyuncaklar, LED sürücüler). | Karmaşık cihazlar (Akıllı Televizyonefonlar, IoT hub'ları). |
4 Katmanlı PCB Kullanmanın Faydaları
4 katmana geçiş üç temel avantaj sunuyor:
Geliştirilmiş Yönlendirme Kapasitesi: Güç ve toprak izlerini iç katmanlara taşıyarak üst ve alt katmanlar, bileşen yerleştirme ve yüksek yoğunluklu sinyal yönlendirme için temiz kalır. Bu, önemli ölçüde daha küçük kart boyutlarına izin verir.
Gelişmiş Sinyal Bütünlüğü: Sağlam bir zemin düzleminin sinyal izlerine yakınlığı "sıkı bağlantıya" olanak tanır. Bu azaltır karışma (birbirine kanayan sinyTümer) ve zil (sinyal salınımları).
Kompakt ve Verimli Düzenler: 4 katmanlı kartlar, 2 katmanlı kartta güvenilir şekilde yönlendirilmesi neredeyse imkansız olan yüzlerce pinli BGA (BTüm Grid Array) bileşenlerinin kullanılmasına olanak tanır.
4 Katmanlı PCB'nin Maliyet Faktörleri
4 katmanlı kartlar 2 katmanlı kartlara göre daha pahalı olsa da bu faktörler anlaşılarak maliyet optimize edilebilir:
Malzeme Seçimi: Standart FR-4 en uygun fiyatlıdır. RF tasarımları için yüksek frekanslı malzemeler maliyetleri önemli ölçüde artırır.
Bakır Ağırlığı: Standart 1 oz bakır tipiktir. Güç elektroniği için "ağır bakır" (2 ons veya 3 ons), malzeme ve gravür maliyetlerini artırır.
Teknoloji Yoluyla: Daha küçük matkap boyutları (mikro geçişler) ve kör/gömülü geçişler daha özel ekipman ve laminasyon döngüleri gerektirerek fiyatların yükselmesine neden oluyor.
Yüzey İşlemi: HASL bütçe dostu bir seçimdir; ENIG veya Hard Gold ise yüksek güvenilirliğe sahip uygulamalar için birinci sınıf seçeneklerdir.
4 Katmanlı PCB Uygulamaları
4 katmanlı formatın çok yönlülüğü onu çeşitli modern endüstrilerin omurgası haline getiriyor:
Tüketici ve İletişim: RF performansının kritik olduğu ileri teknoloji yönlendiricilerde, giyilebilir cihazlarda ve akıllı Televizyonefon alt montajlarında kullanılır.
Otomotiv: Elektronik Kontrol ÜniTelevizyonerinde (ECU'lar), otonom sürüşe yönelik sensör merkezlerinde ve bilgi-eğlence sistemlerinde bulunur.
Tıbbi Ekipman: Taşınabilir monitörler, nabız oksimetreleri ve teşhis araçları, 4 katmanlı yığın tarafından sağlanan düşük gürültülü ortama dayanır.
IoT Cihazları: Ağ geçitleri ve akıllı ev merkezleri, küçük ve şık muhafazalara sığacak şekilde 4 katmanlı tasarımların kompakt doğasını kullanır.
4 katmanlı PCB, modern elektronik çağı için ideal performans, karmaşıklık ve üretim maliyeti dengesini temsil eder. Tasarımcılar, güç ve toprak dağıtımı için dahili düzlemleri kullanarak, 2 katmanlı kartlarda aşılması mümkün olmayan karmaşık EMI ve sinyal bütünlüğü sorunlarını çözebilir.
4 katmanlı bir projenin başarısını sağlamak için yığın tasarımına ve malzeme seçimine çok dikkat edilmelidir. Doğru şekilde uygulandığında bu kartlar, günümüzün en gelişmiş teknolojik uygulamaları için gereken güvenilirliği ve hızı sağlayarak endüstriyel sensörlerden yüksek hızlı bilgi işleme kadar her alanda yenilik için sağlam bir platform sağlar.
